技术参数 | Specifications | Units | 4H 5H | |||
工作台面积 | Table size | mm | 1270x254(10”x50”) | |||
T型槽数量及尺寸 | T- slot number and size | mm | 3x16 | |||
工作台行程 | 纵向 | Working table stroke | X | mm | 780 | |
横向 | Y | 400 | ||||
垂向 | Z | 500 | ||||
伸缩臂行程 | Telescopic arm stroke | mm | 470 | |||
主轴端面至工作台距离 | Spindle nose to working table distance | mm | 0-405 | |||
主轴孔锥度 | Taper of spindle hole | r/min | 标准（standard）:R8 选配（optional）:ISO30/ISO40 | |||
主轴转速 | Spindle speed | 标准（standard）:有段16速（shift grade）50HZ:65-4500 60HZ:80-5440 | ||||
选配（optional）无段变速（variable）65-4000 | ||||||
主轴行程 | Spindle travel | mm | 127 | |||
主轴进给量 | Spindle feed rate | mm/r | 三挡（three steps）: 0.04(0.0015”)/0.08(0.003”)/0.15(0.006”) | |||
主轴电机功率 | Spindle motor power | KW/HP | 2.25/3 | |||
铣头左右回转 | Head rotation (left - right ) | ° | 90° | |||
铣头前后回转 | Head rotation (front - rear) | ° | 45° | |||
包装尺寸(长x宽x高) | 单台包装 | Packaging size （Lx W x H） | Single package | mm | 1516x1550x2080 | |
二台包装 | Two sets of packaging | 1650x1790x2170 | ||||
三台包装 | Three sets of packaging | 1650x2285x2235 | ||||
毛重 | Gross Weight | Kg | 1550 | |||

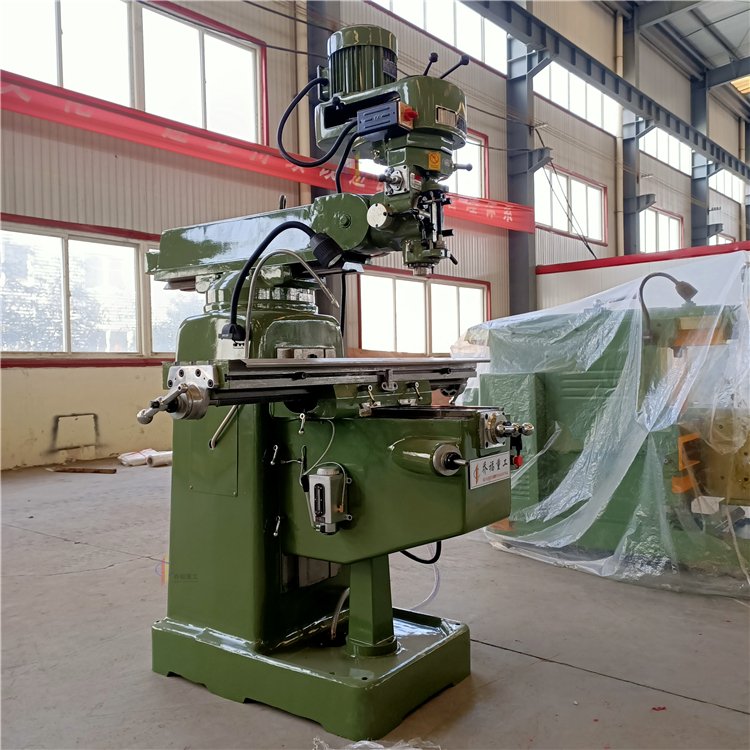

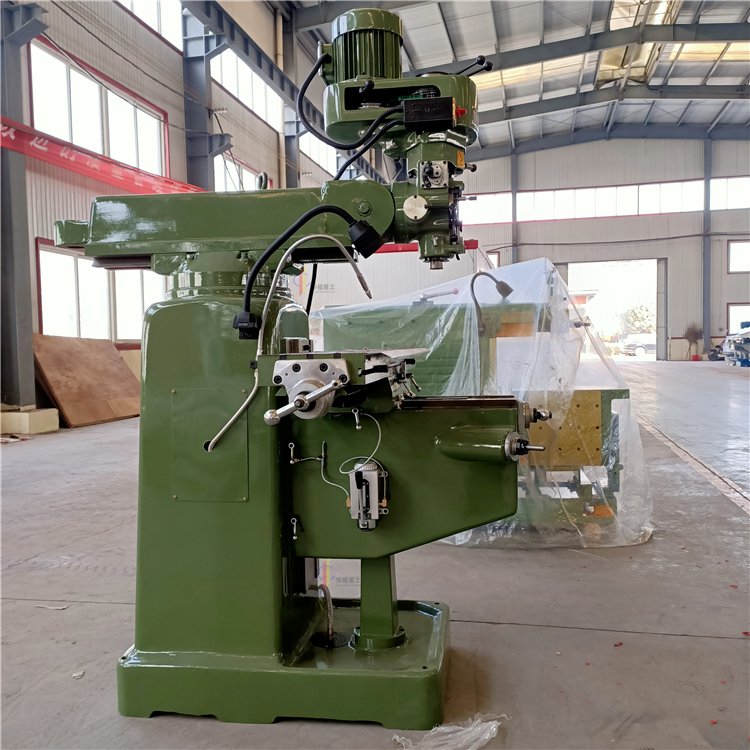

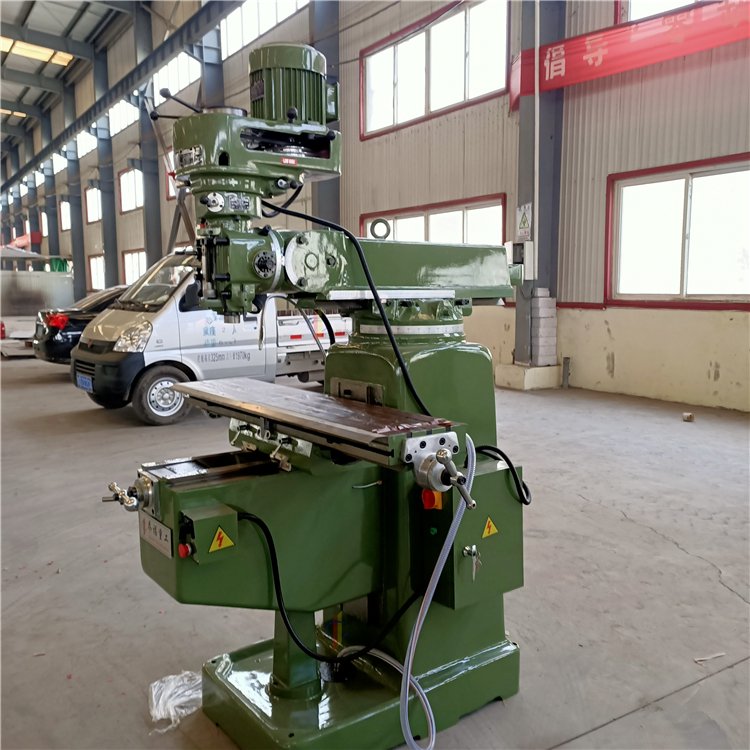

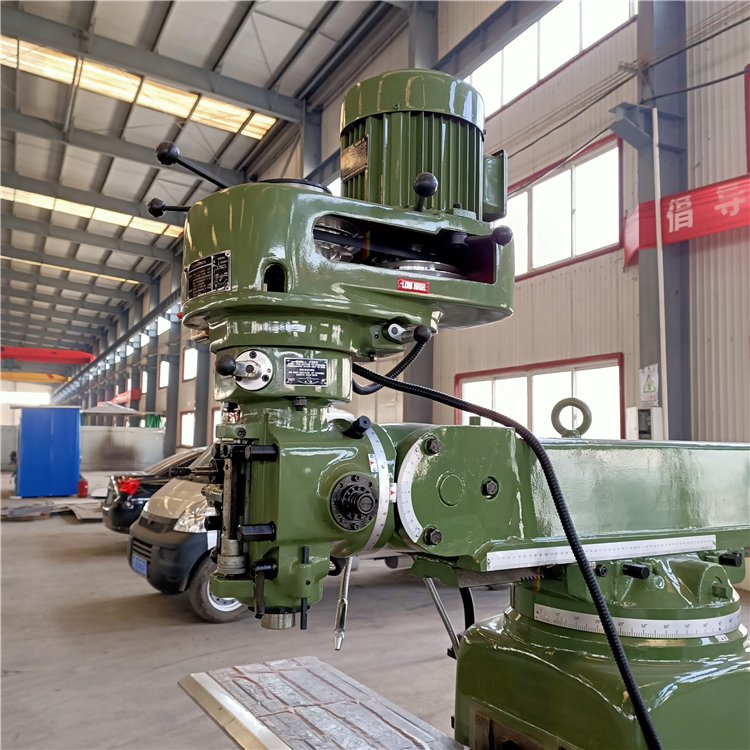

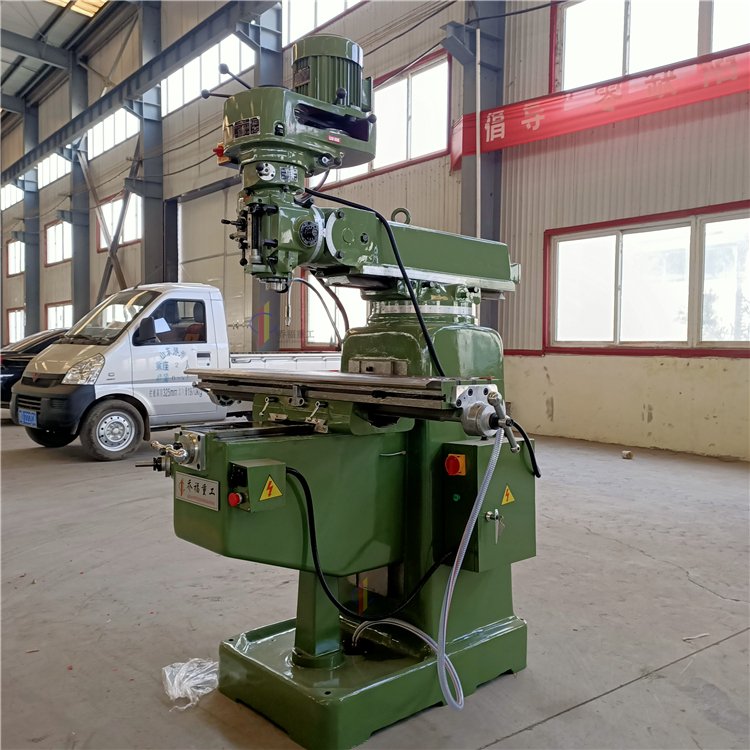

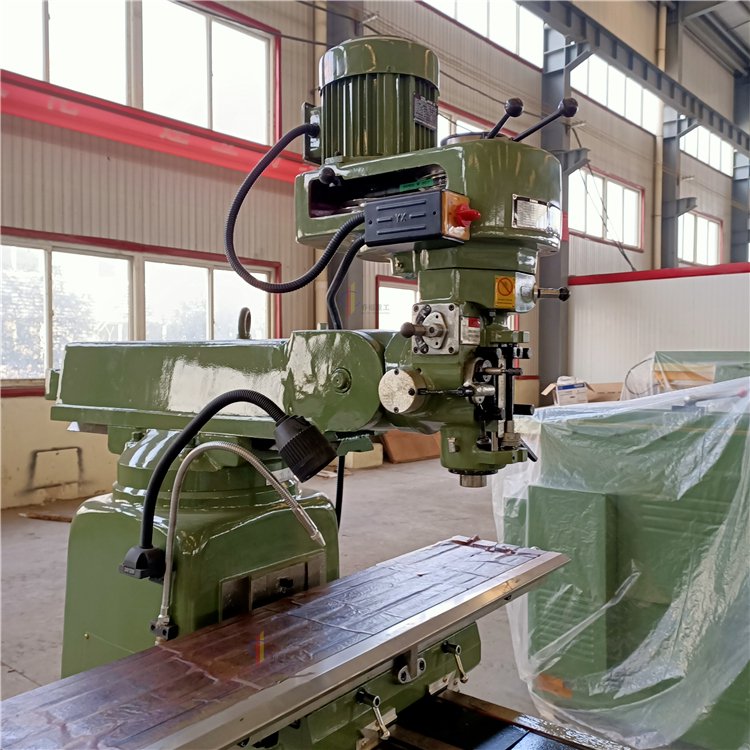

1. 本机床结构紧凑，体积小，灵活性高，铣头能左右回转90o，前后回转45o，滑枕不仅能前后伸缩，并可在水平面内作360o回转，因而大大扩大了机床的有效工作范围。
2. 机台采用高级米汉纳铸造，结构刚强，不变形，稳定性佳。主轴采用铬钼合金制作，经调质热处理精密研磨后，配以精密级斜角滚珠轴承组合，切削力强，精度特佳。
3. 三轴角牙座螺母采用高级磷青铜（PBC-2）制作，耐磨性佳，使用年限长 。

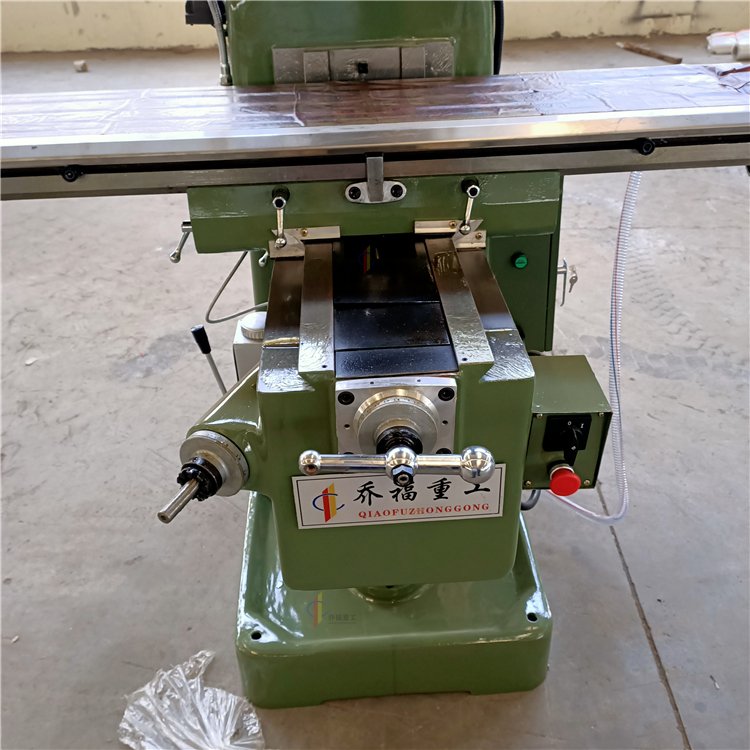

4. X、Y轴滑道贴附TURCITE-B耐磨片，操作轻巧，磨损率低，经久耐用。

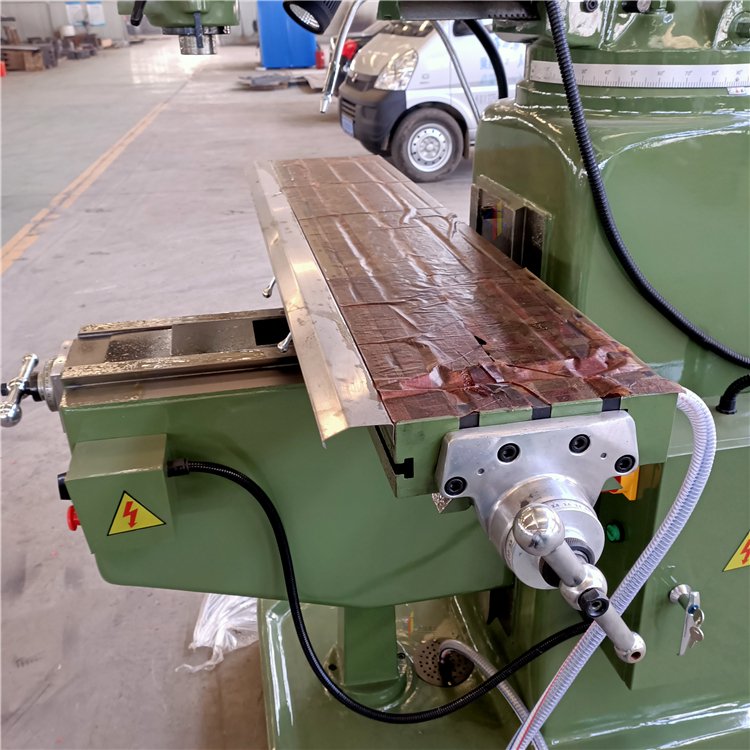

5. 工作台面经淬火加硬后精密研磨，不易磨损。
6. 配备手动油泵，对工作台，升降台集中润滑 。
7. 配备改进型电气箱和控制器，带有24V、110V、220V输出插座。
8. 可以选配气动拉刀装置，实现2秒换刀 快捷
