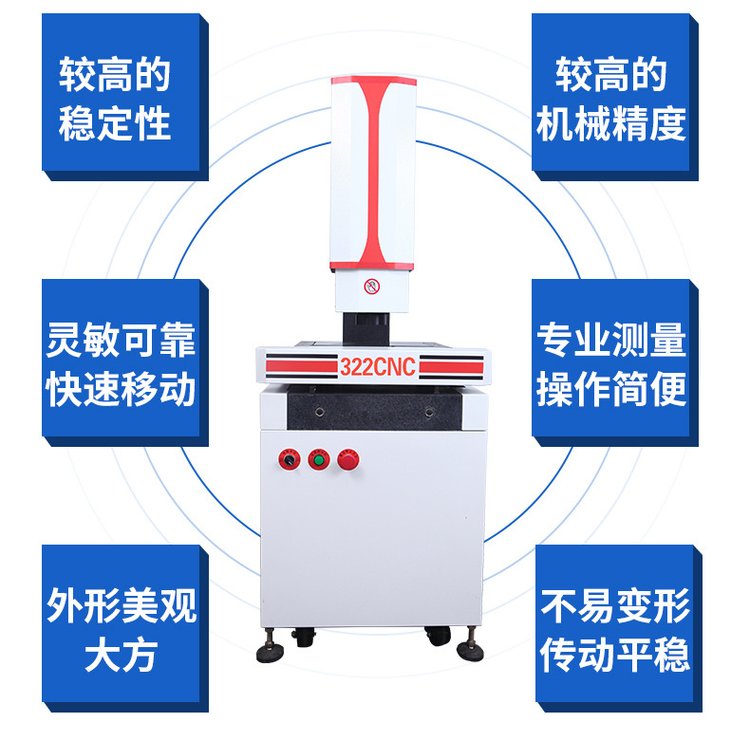

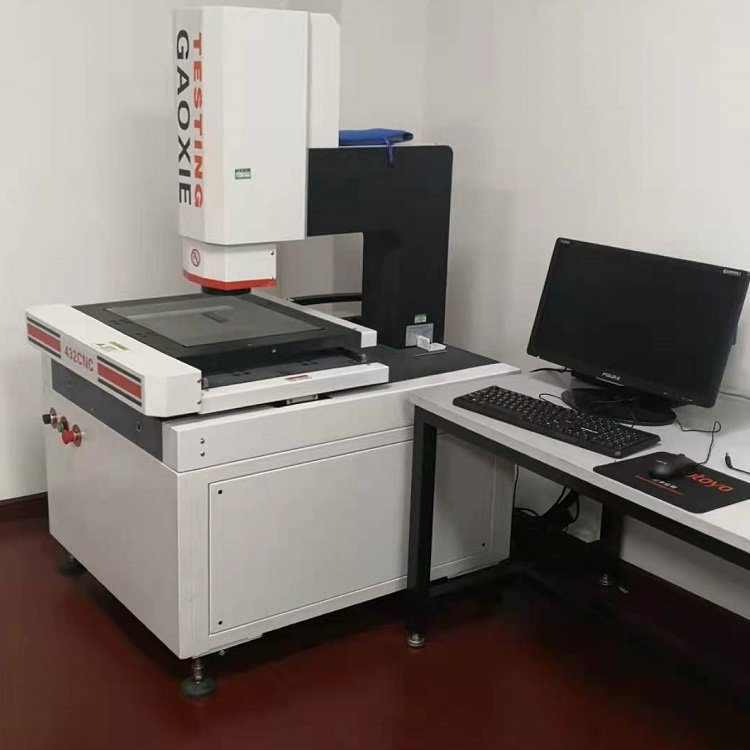

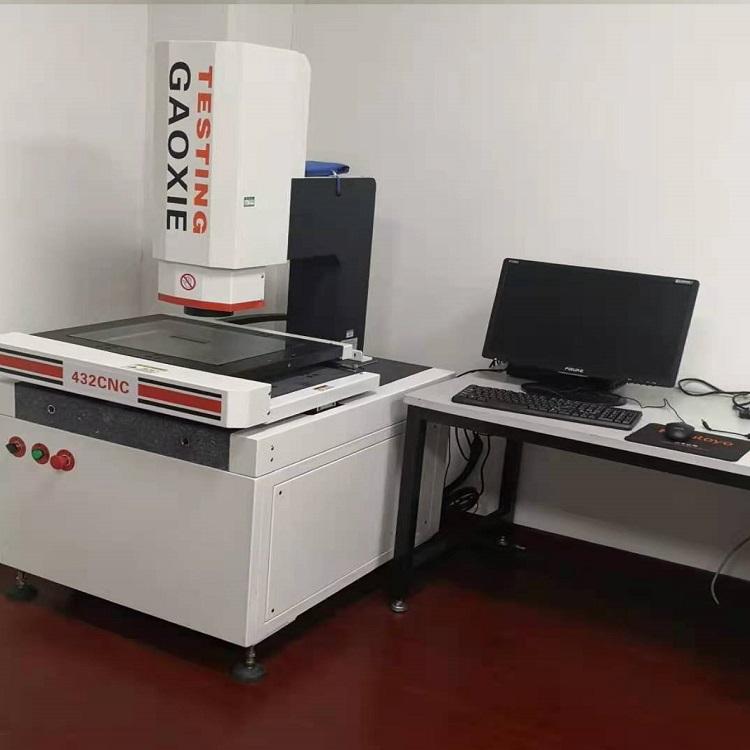

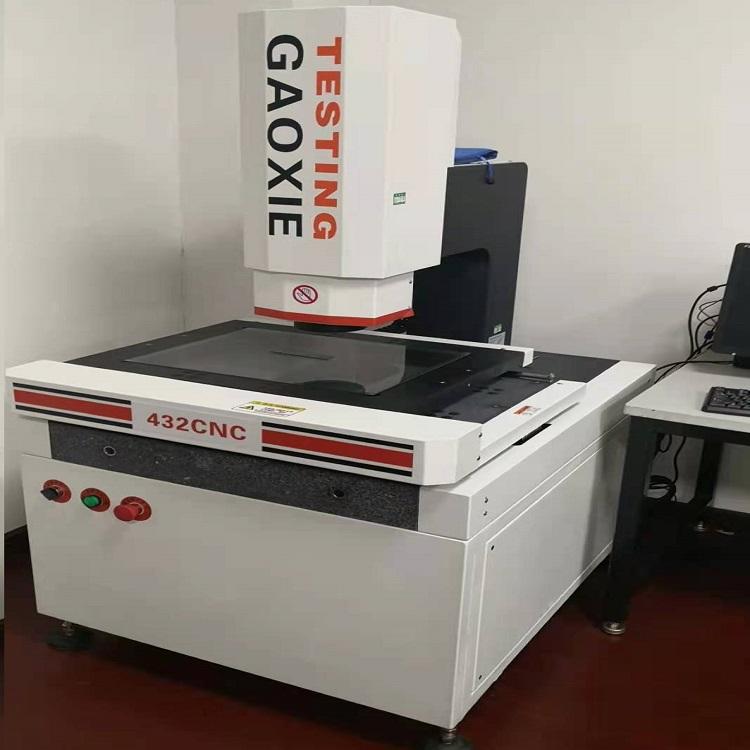

QS全自动光学影像测量仪是专为大批量重复检查而设计。具高速、操作简易、功能强大的特点，特别适用要求高、快速精确的大批量检测，是繁忙的质检线上不可缺少的重要设备。

  QS全自动光学影像测量仪的软件具学习功能，用户只须以手动方式将工件测量一次，整个测量过程便会记录下来，作以后重复自动测量之用。用户不需编写任何程式，操作过程简单容易。

应用行业

  机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。

测量对象

  LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、轴承、五金件、冲压件、筛网、试验筛、网板（钢网、SMT模板）等。

测量元素长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。

设备主要参数：

有效测量行程(X*Y) ：300 mm×200 mm

Z轴调焦升降范围：200mm

Z轴测量行程：200mm

分辨率：0.0005mm

X、Y轴坐标示值误差：U≤(3+L/200)μm

Z轴坐标示值误差：U≤(6+L/150)μm

玻璃台尺寸：940mm×694 mm

承载重量：≤30 kg

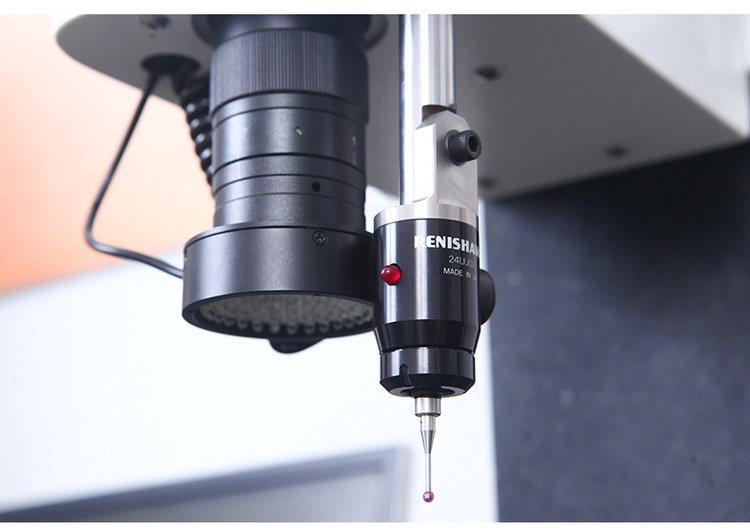

影像系统： 日本原装进口SONY  CCD  彩色高分辨率工业摄像机CCD， 700TV线

物镜：美国NAVITAR 变倍镜头可连续变倍光学放大倍率0.7×-4.5×

视频总倍率约：20X～180X,

物方视场：10.6-1.6mm，工作距离90mm

光栅尺：英国RENISHAW贴片式光栅尺 高精度精密光栅尺,分辨率0.0005mm

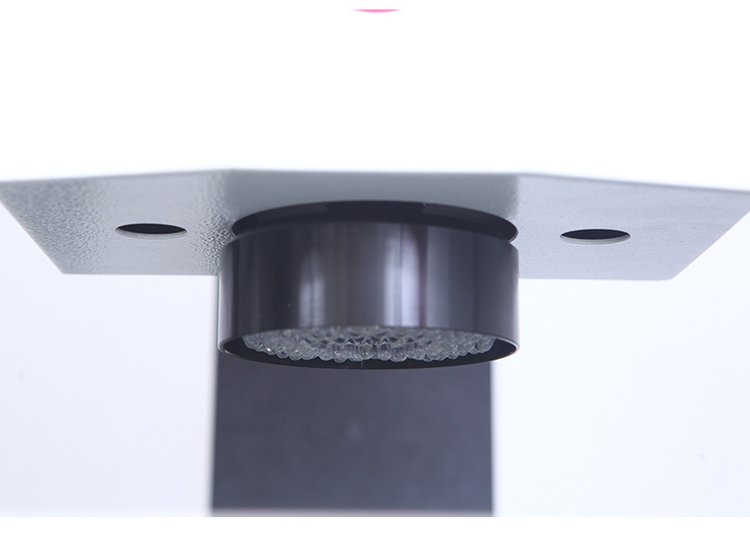

照明系统：程控可调LED表面光和底光

导轨：台湾HIWIN高精度直线导轨

传动方式：X、Y、Z轴均采用伺服电机驱动光杆传动的型式

操作方式：日本松下伺服电机 三轴运动速度：100mm/s  三轴定位精度：0.001mm

主机外形尺寸：1470mm×965mm×1675 mm

机台底座：高精度花岗岩精度00级

仪器总重：约1200kg

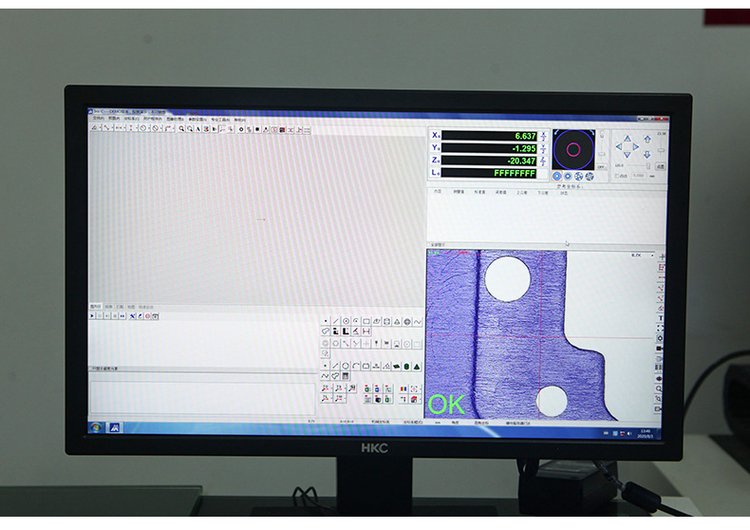

测量软件基本功能：

●笛卡尔坐标/极坐标转换  ●相对/工作坐标转换

●公/英制转换                ●度/度分秒转换

●点/点群
