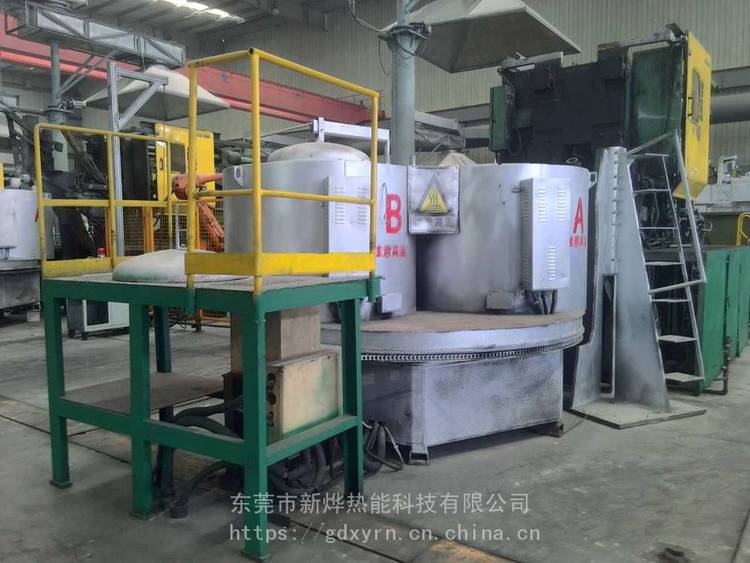

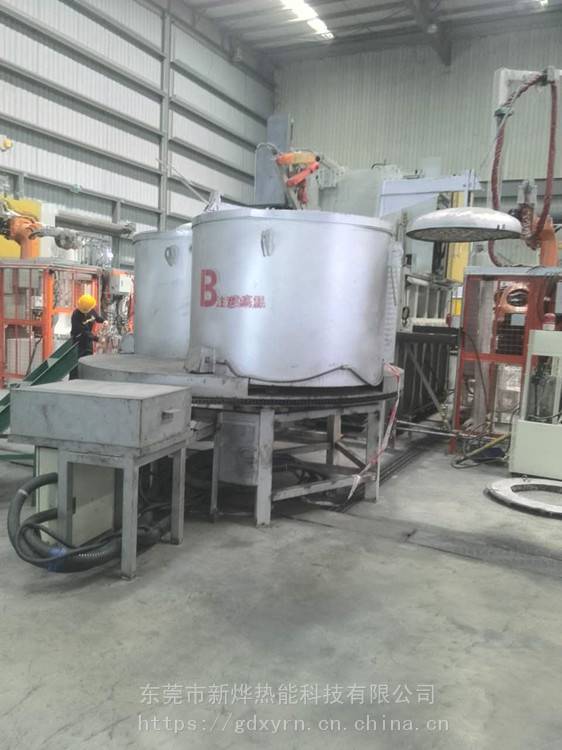

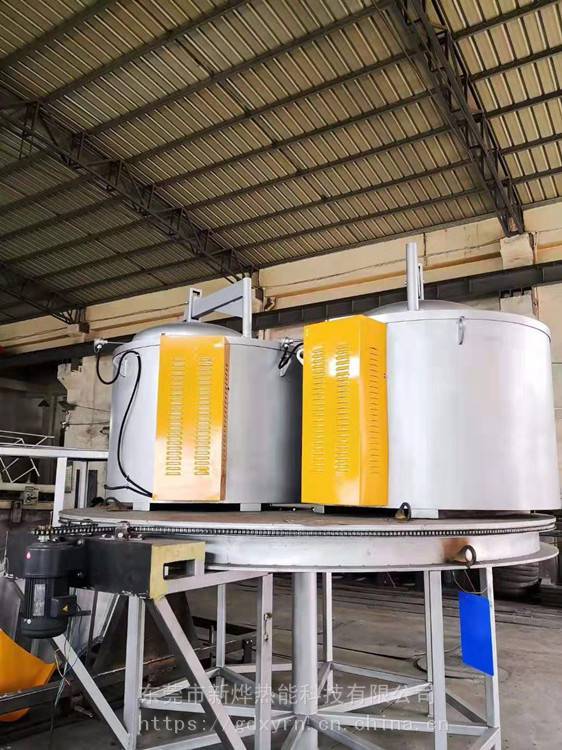

一、主要技术参数（可按压铸机吨位选择定制适合的压铸机边熔炉）：

1、电源电压：3相 380V

2、电阻功率：90KW

3、坩埚尺寸：直径780 高度750mm

4、装铝量：500公斤

5、额定温度：900°

6、坩埚品牌：用户自选或自配

7、加热元件：采用上海合金厂产高温电阻丝加热，材质：OCr21Al6Nb

二、结构材料简介：

1、炉体外壳用6mmA3钢板滚筒焊接制作，炉口法兰板用10 mm钢板，炉底用10#槽钢加固焊接。

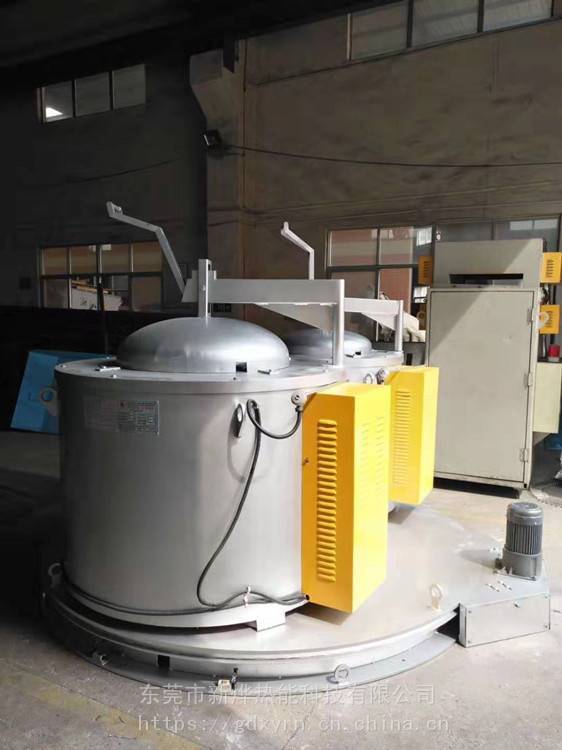

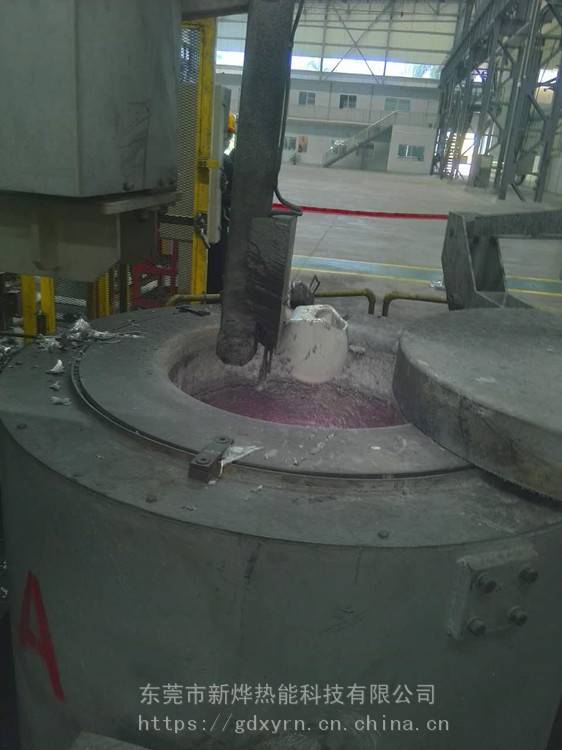

2、炉膛内部采用轻质高铝砖砌成圆形炉膛、炉口用硬质高铝砖缩、炉底用轻质保温砖砌炉。炉盖为圆弧封头式结构，杠杆手压式启闭，可360度旋转移动，操作方便。

3、炉膛和炉壁之间填充高温硅酸铝耐火纤维保温材料保温，保温层厚200mm。

三、电气控制柜：

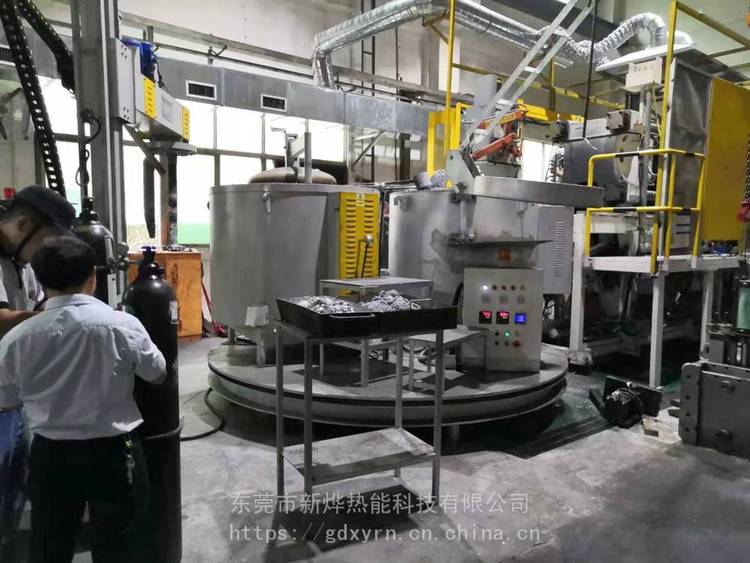

1、电器控制柜为立式独立电控柜，内层门为仪表面板、外层门为透明玻璃结构，美观大方，并能有效防护仪表电器免受外界灰尘污染，尺寸为：宽700×高1600×厚450mm。

2、采用2块微电脑数显智能仪表自动控温加热、一块用于主控加热、一块用于监控超温保护。坩埚内放置一个直角热电偶与固定的碳化硅保护套对铝液进行准确测温对温控进行监督控制，如超温即报警。坩埚外（即炉膛内）放置一个热电偶用于检测炉膛的主控温度。

3、工作中设有3相工作电流、电压显示，同时设有漏电保护、漏液、超温报警断电等控制功能。

4、加热元件控制采用电子触发、SSR模块控制，加热功率大小可调。具有省电、控温精度高的特点。
