技术参数

Specifications

Unit

 CK5085

床身上最大回转直径

Max.swing over bed

mm

Ф500

拖板上最大回转直径

Max.swing over cross slide

mm

Ф280

最大加工长度

Max.Processing length

mm

1000/1500

X/Z 最大行程

X/Z axis travel

mm

X:220 Z:1050/1600

主轴传动形式

Spindle transmission type

三档变速挡内无极

主轴转速

Spindle speed

rpm

21-220.220-560，560-1500

主轴端部形式

Spindle nose

C6

主轴通孔直径

Spindle bore

mm

52/80

主轴锥度

Spindle taper

MT6

主轴电机功率

Spindle motor

KW

7.5

卡盘尺寸

Chuck size

mm

250

滚珠丝杠规格

Ball screw dia.and pitch

mm

φ25X6/φ40X8

X/Z 进给电机扭矩

X/Z axis feed motor torque

N.m

X:6 Z:10

X/Z 快移速度

X/Z axis rapid traverse

m/min

X:6 Z:8

X/Z 重复定位精度

X/Z axis repeatability

mm

0.01

工件加工精度

Processing accuracy

IT6-IT7

工件表面粗糙度

Workpiece surface roughness

Ra1.6

尾座套筒直径

Tailstock sleeve dia.

mm

65

尾座套筒行程

Tailstock sleeve travel

mm

140

尾座套筒锥度

Tailstock sleeve taper

#

MT4

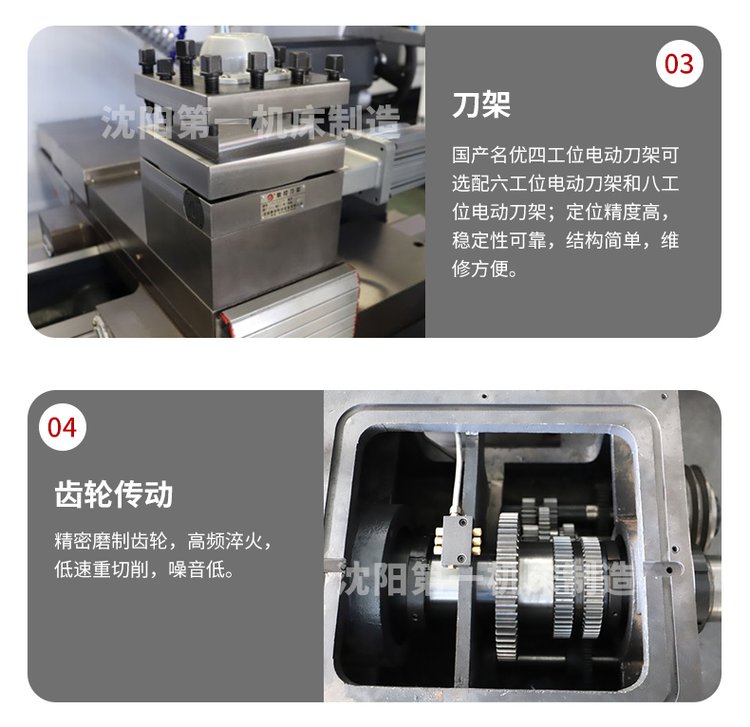

刀架形式

Tool post type

电动四工位

刀具外形尺寸

Cutting tool shape size

mm

25X25
